ZN73Y(VSM)-12G(永磁固封)真空斷路器

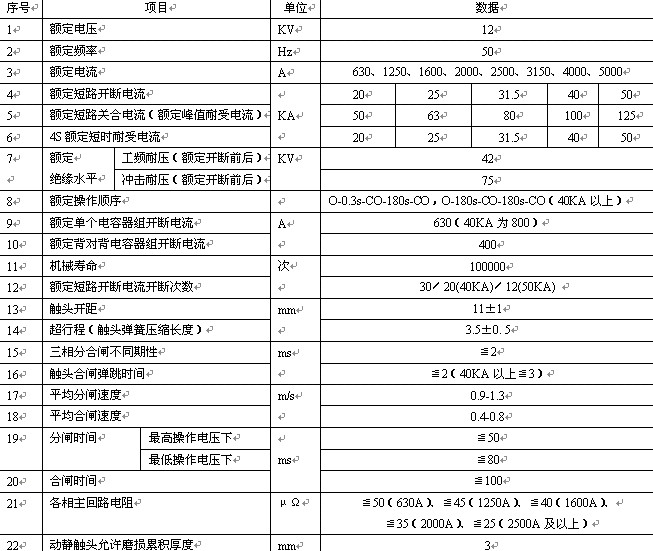

產品概述及型號意義使用環境條件產品規格及技術參數安裝尺寸二次安裝原理圖
概述
ZN73Y（VSM）-12G系列（永磁機構固封極柱）戶內交流高壓真空斷路器是采用CDM系列永磁機構的新一代斷路器，它是額定電壓3.6—12KV、三相交流50Hz的戶內開關設備。三相極柱采用固封極柱絕緣（即通過APG工藝，利用環氧樹脂將滅弧室及上下出線端全部包封，縮小了滅弧室尺寸，而且提高了耐氣候性和機械支撐），高壽命，免維護。適用于發電廠、變電所及工礦企業等輸配電系統的控制或保護，尤其適用于開斷重要負荷及頻繁操作的場所。產品符合GB1984-2003<<交流高壓真空斷路器>>、JB3855《3.6~40.5KV戶內交流高壓真空斷路器》、GB/T11022-1999《高壓開關設備和控制設備標準的共同技術要求》、DL/T403《10~35KV戶內高壓真空斷路器訂貨技術條件》等技術標準的要求。
該斷路器采用永磁操動機構與斷路器本體一體式設計，既可作固定安裝單元，與多種型號的固定式開關柜配套（固定式）；也可配用專用推進機構，組成手車單元，與KYN28-12Z（GZS1）型開關柜配套（手車式）。配套機械閉鎖裝置，滿足開關柜“五防”功能要求。

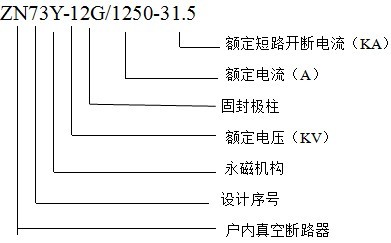

型號意義
空氣溫度：-15°C— +40°C，且24小時內的平均值不超過35°C。
海拔高度：海拔不超過1000米。
相對濕度：日平均值不超過95%,月平均值不超過90%。
水蒸氣壓力:日平均值不超過2.2 ×10ˉ3KPa,月平均值不超過1.8 ×10ˉ3KPa.
周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃氣體、蒸氣、鹽霧的污染，地震烈度不超過8度。
在超過GB/T11022-1999規定的以上正常環境條件下使用時，用戶可與制造廠協商解決。
注：額定電流大于或等于4000A時，要強迫風冷。

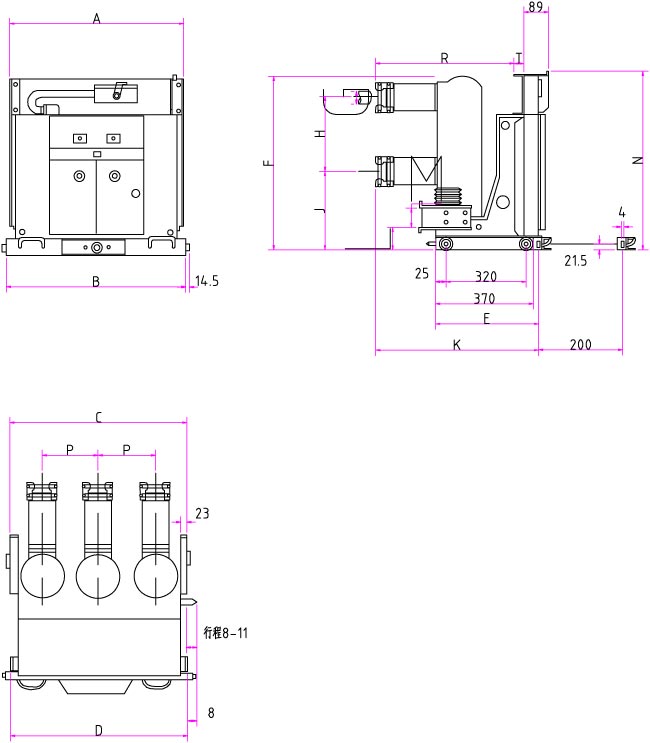

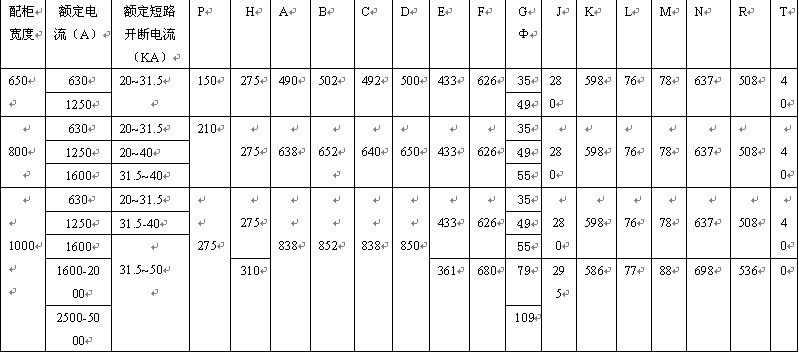

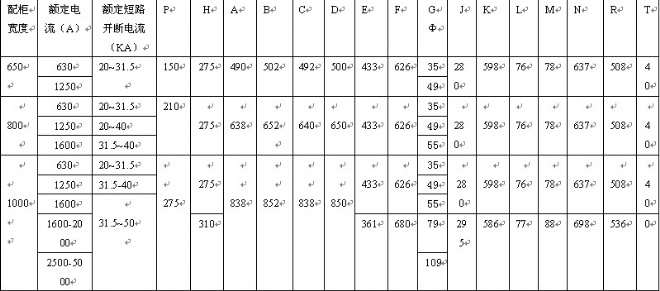

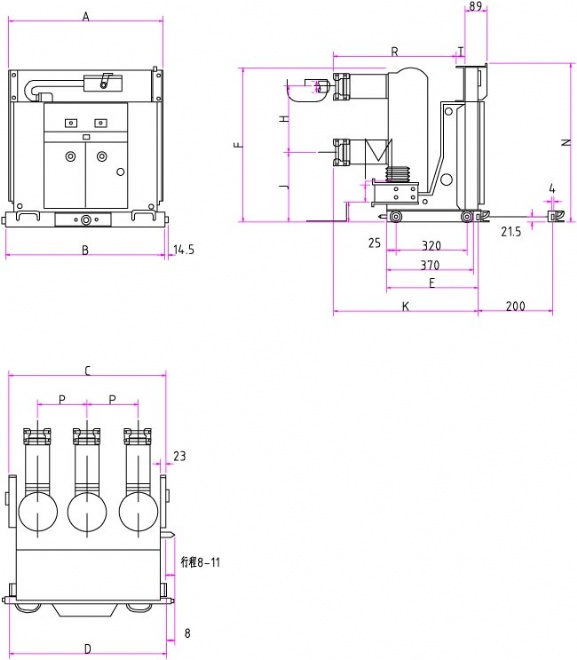

手車式尺寸：

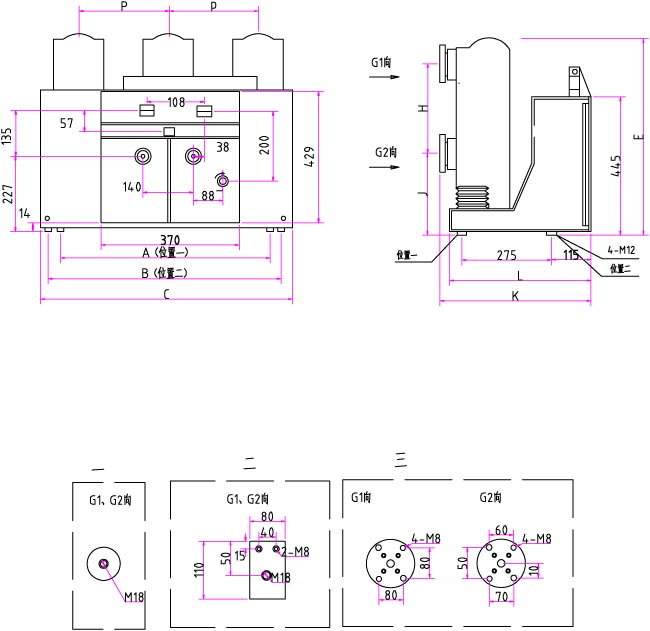

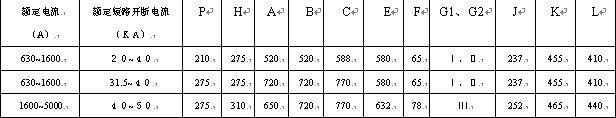

固定式尺寸：

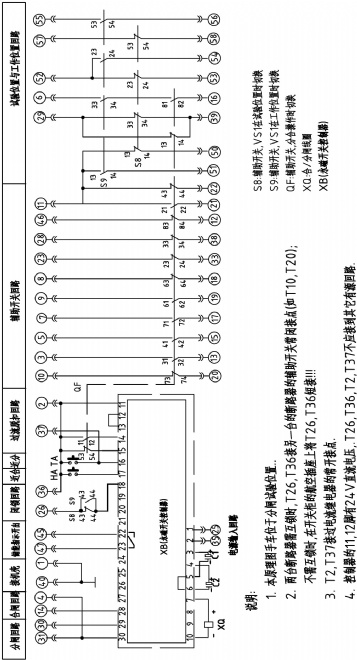

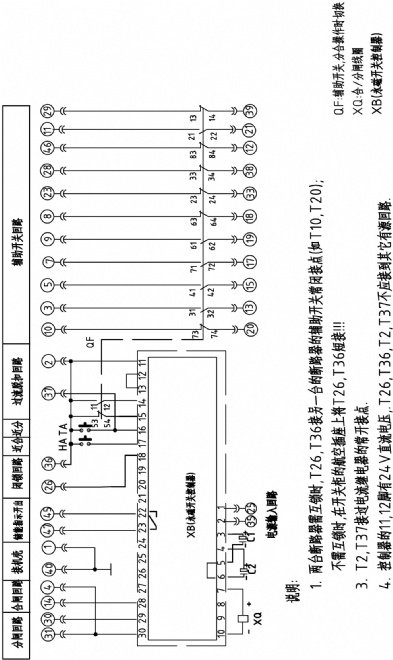

手車式二次原理圖：
固定式二次原理圖：
